手板模型屬于精密的產品，用來驗證研發產品所用。不同客戶訂制的手板都不相同，出于對質量的考慮，部份客戶可能還會指定使用某些材料，或是加工工藝，以達到質量和成本的控管要求，手板的制作費用受產品大小、機構、復雜程度以及一些表面的處理工藝所影響。所以國內手板加工存在著多變的價格因素。

1、手板加工材料費
      在手板模型制作的過程中，不同的手板需要不同的材料制作，有的塑膠材料是比較常見的，如ABS，它的價格就比較便宜，而有的材料獲取則是比較麻煩的，如PPS材料，相對而言，它的價格會高一些。此外，除了材質以外，手板的尺寸也會影響到材料的價格，尺寸越大，做手板所需的原材料就越多，因而價格也就越高，這個跟客戶提供的3d圖紙有關。
 2、手板加工方式
      手板加工過程中，不同的生產工藝會造成不同的成本，比如采用CNC加工、3D打印、真空復模型都會有不同的價格差異；又如金屬手板加工難度大于塑膠手板等因素都會導致價格的多樣性。
 3、手板后處理工藝
      手板后處理工藝有打磨、噴砂、噴油、氧化、絲印等，不同的后處理工藝價格也有所不同，多一道工序價格也會相應增加?？蛻艨梢愿鶕?jù)產品需求選擇相應的后處理工藝。

我們搜索手板這一關鍵詞，發現需求比較旺盛的是汽車、家電、電器、玩具、醫療器械、科技等行業。為這些行業制作手板和快速模具，國內常用的方式有：CNC加工、SLA、SLS、SLM、FDM、真空復模、

低壓灌注、鈑金制作，我們將從定義、使用材料、軟件使用、可加工零件、優點和缺點上比較這幾種手板加工方式。

1. CNC加工

CNC加工是電腦數控機床，按編程好的程序通過控制刀路把一整塊板材切削而成，是目前在國內應用最為廣泛的手板制作方法，操作方法復雜，需要操作人有豐富的經驗。主要用于在塑膠與金屬板材的加工，可在市場上所有板材上進行切割，是一種減材技術，只能加工出有一定弧度的圓角，而無法直接加工出內直角，要通過線切割/打火花等工藝來實現。

2.SLA
SLA即立體光固化成型法，3D打印技術的一種，所用材料類多為樹脂，用特定波長與強度的紫外線激光聚焦到光敏樹脂表面，使之層層固化，最終層層疊加構成一個三維實體。凡是3D打印均是一種增材技術，從0到1的過程。SLA是最早出現的快速原型制造工藝，成熟度高，由CAD數字模型直接制成原型，加工速度快，產品生產周期短，無需切削工具與模具，可以加工結構外形復雜或使用傳統手段難于成型的原型和模具。SLA設備昂貴對工廠環境要求比較高，模具成型后強度，剛度，耐熱性有限，不利于長時間保存。

3.SLS
SLS即選擇性激光熔融，3D打印技術一種，目前成熟的工藝材料為蠟粉及塑料粉。打印時激光束對平鋪的粉末進行有選擇地?zé)Y(jié)，一層完成粉盒下降，再平鋪一層粉末激光燒結，全部燒結拿出粉盒去掉多余的粉末，就可以得到一燒結好的零件。SLS制作的手板模具強度高，韌性好，可用來制作軸承、齒輪、精密部件、電子部件，因不需支撐，材料的利用率高；但它的在手板加工過程中有污染；速度相對較慢。

4.SLM
SLM即選區激光熔化成型技術，是目前金屬3D打印成型中最普遍的技術，采用精細聚焦光斑快速熔化預置金屬粉末，直接獲得任意形狀以及具有完全冶金結合的零件，得到的制作致密度可達99%以上。SLM制作手板模具的過程中，由于制件通常較復雜，需要打印支撐材料，制件完成后需要去除支撐，并對制件的表面進行處理，所以制作時間會比較長，成本較高。

5.FDM
FDM即熔積成型法，F(xiàn)DM的材料一般是熱塑性材料，如蠟、ABS、尼龍等，以絲狀供料。材料在噴頭內被加熱熔化。噴頭沿零件截面輪廓和填充軌跡運動，同時將熔化的材料擠出，材料迅速凝固，并與周圍的材料凝結。FDM制作手板模具的過程中， 價格相對較低，材料安全無害，無模具費，可以制作多種顏色，但是不能打印鏤空產品。FDM加工完的手板模具有較明顯條紋，成型精度相對較低，需要設計和制作支撐結構，成型時間較長。

6.真空復模
真空復模是利用產品原型（如：SLA或手板加工）在真空狀態下制作出硅膠模具，并在真空狀態下采用PU 材料進行澆注，從而克隆出與產品原型相同的復制件。真空覆膜是目前全世界使用最普遍的手板復制技術；技術可應用于改變產品原型的材質、組裝樣機或進行產品小批量生產等方面，以滿足產品開發過程中的性能測試、市場推廣以及送檢、審批等需求；選用不同的PU材料，可以復制橡膠零件、透明零件、耐高溫零件等，普通PU 材料較脆、韌性及耐高溫都比較差。

7.低壓灌注
低壓灌注又名低壓反應注射成型，是應用于快速模制品生產的一項新工藝，它將雙組份聚氨酯材料經混合后，在常溫、低壓環境下注入快速模具內，通過材料的聚合、交聯、固化等化學和物理過程形成制品。

低壓灌注生成手板模具具有效率高、生產周期短、過程簡單、成本低的優點，適用于產品開發過程中的小批量試制，以及小批量生產的、結構較簡單的覆蓋件和大型厚壁及不均勻壁厚制品的生產。

8.鈑金制作
鈑金制作即對鋼板、鋁板、銅板等金屬板材進行加工，包含激光切割、沖壓、折彎等，鈑金加工的原材料的顯著特性就是同一零件厚度一致。

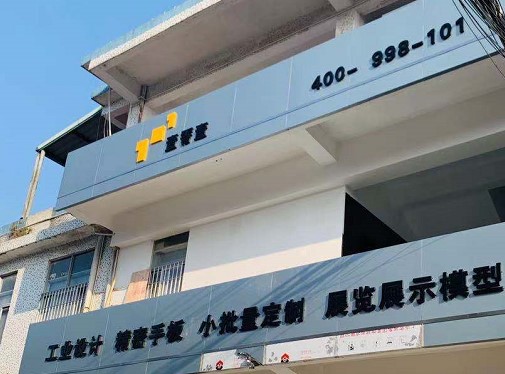

圳101手板模型隸屬于深圳市壹零壹工業設計有限公司，成立于2006，擁有一批約70名熟練的工程師和技術人員。101樣機有40臺CNC精密機、3D打印機等。廠區面積約4000平方米。

101原型一直專業從事精密零件機械加工12多年，已累計交付超過1000000套樣品給客戶，60%的訂單來自財富500強公司或出口貿易。

101提供一站式解決方案，快速成型，快速模具和小批量零件定制加工。我們經驗豐富的工程師和技術人員使用先進的設備和技術，如數控精密加工，3D打印，數控龍門加工中心，真空鑄造設備和注塑成型等，使您的設計高性價比、準確快速成為現實。
